Caracterización de la gelatina de pescado dicromatada como material fotosensible
Barra lateral del artículo
Contenido principal del artículo
Resumen

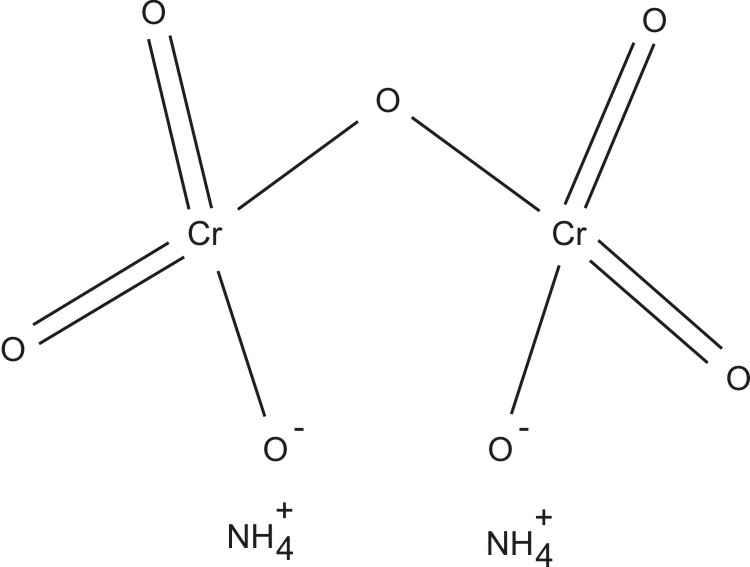

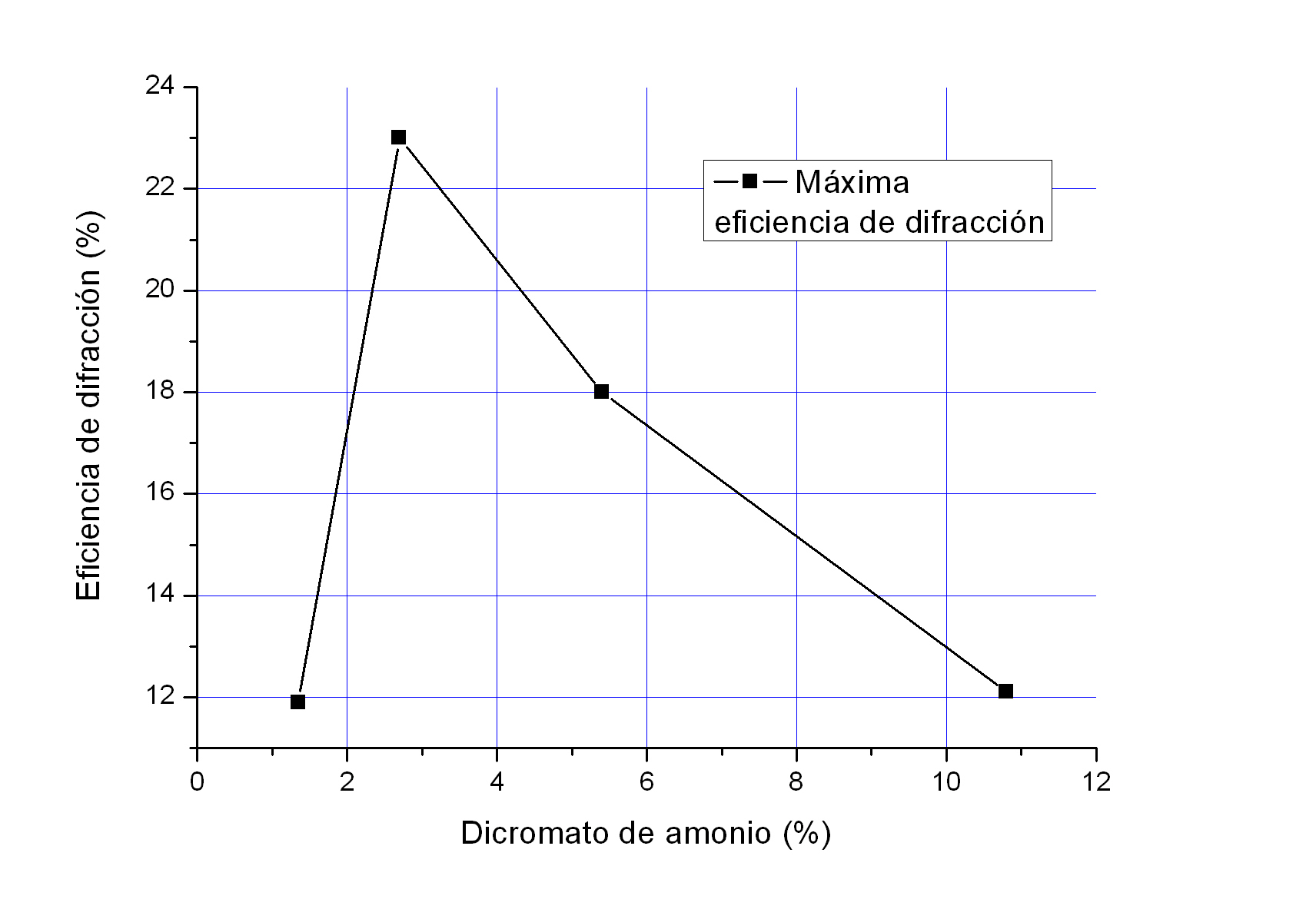

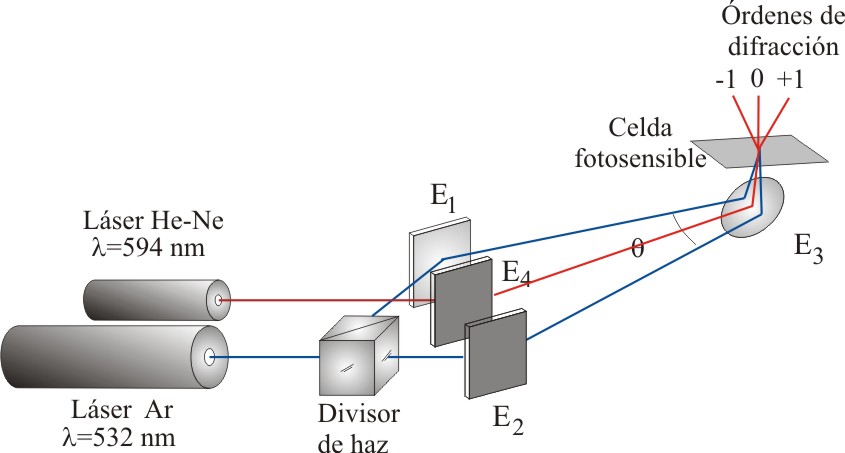

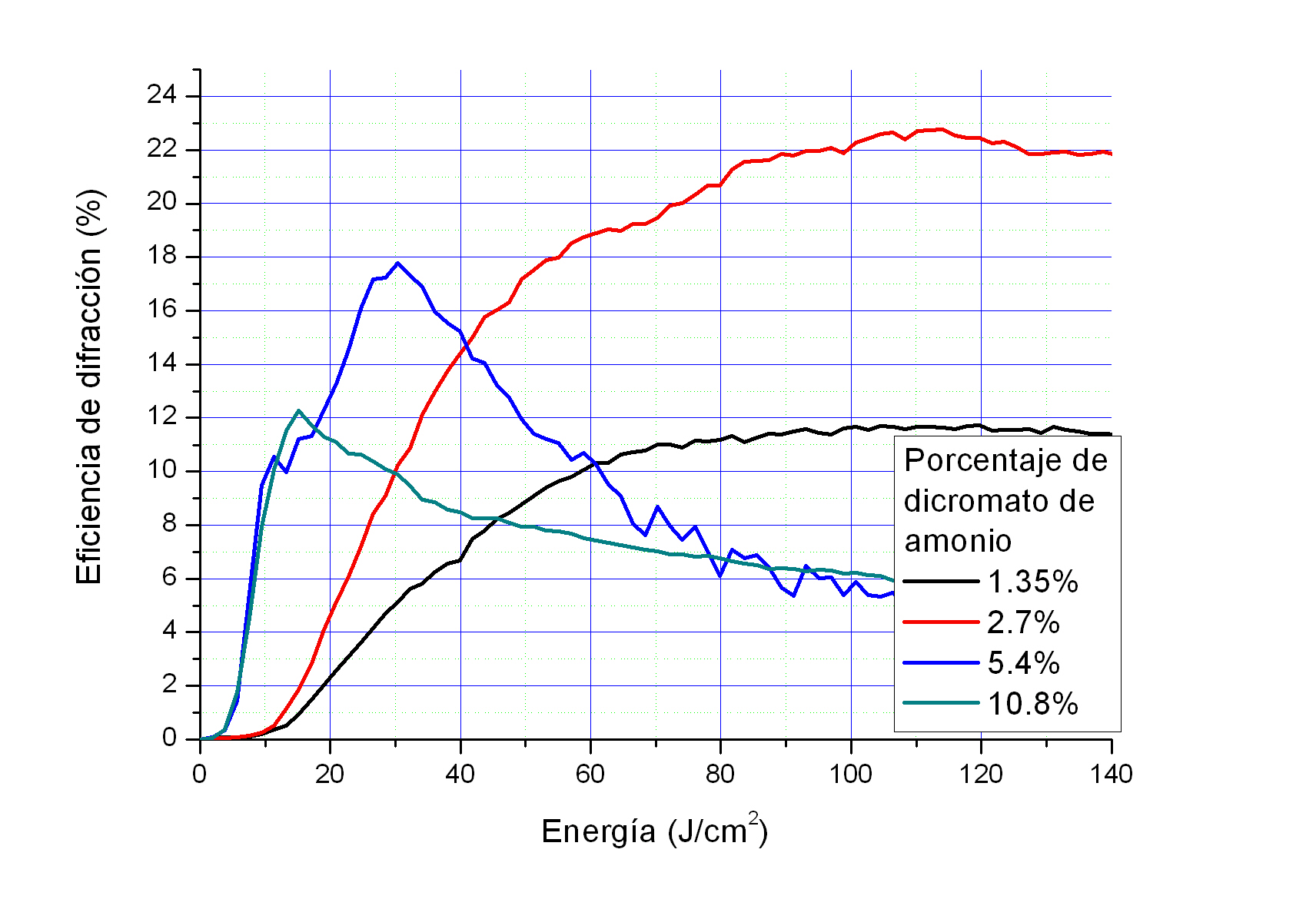

En este trabajo se utiliza la gelatina de pescado de la marca Norland ProductsÒ con dicromato de amonio. La mezcla de este material es depositada en una celda fabricada con dos portaobjetos de vidrio separados por una película plástica en la que se graba una rejilla holográfica de fase formada por la interferencia de dos haces provenientes de un láser de Argón con una longitud de onda de 532 nm. Se analiza el comportamiento de la eficiencia de difracción como función de la concentración del tinte y se muestran algunos resultados experimentales.
Descargas
Detalles del artículo
Esta obra está bajo una licencia internacional Creative Commons Atribución-NoComercial-CompartirIgual 4.0.
Universidad Michoacana de San Nicolás de Hidalgo, Coordinación de la Investigación Científica, Av. Francisco J. Mujica, Edificio "C-2", Ciudad Universitaria, Morelia, Michoacán, México, C.P. 58030. Todos los derechos reservados. Esta revista puede ser reproducida con fines no lucrativos, siempre y cuando se cite la fuente completa y su dirección electrónica. De otra forma requiere permiso previo por escrito de la institución y autor.
Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
Citas
Dong Jun Kang, Jin-Ki Kim, and Byeong Soo Bae. (2004). Simple fabrication of diffraction gratings by two-beam interference method in highly photosensitive hybrid sol gel films. Optics Express, 12 (17), 3947-3953.
Gallego S., Otuño M., Neipp C., Márquez A., Beléndez A., Pascual I., Kelly J. V., Sheridan J. T. (2005). 3 Dimensional analysis of holographic photopolymers based memories. Optics express, 13(9), 3543-3557.
Gleeson M. R., Kelly J. V., O´Neill F., Sheridan J. T. (2005) Recording beam modulation during grating formation. Appl Opt, 44(26), 5475-5482.
Hariharan P. (1980). Holographic recording materials: recent developments. Optical Engineering, 19(5), pp. 636-641.
Kosar J. (1965). Light-Sensitive Systems, first ed. New York. John Wiley and Sons.
Kostuk R. K. (1999). Dynamic hologram recording characteristics in DuPont photopolymers. Appl Opt, 38(8), 1357-1363.
Neipp C, Gallego S, Ortuño M, Márquez A, Alvarez M. L, Beléndez A, Pascual I. (2003). First-harmonic diffusion-based model applied to a polyvinyl-alcohol-acrylamide-based photopolymer. J. Opt. Soc. Am. B, 20(10), 2052-2060.
Olivares-Pérez A., Ibarra-Torres J. C., Ortiz-Gutiérrez M., Pérez-Cortés M, Fuentes-Tapia I. (2005). Rosin (colophony) holograms sensitized with ammonium dichromate. Optical Materials, 27. 1825-1831.
Ortuño M, Gallego S, Garcia C, Neipp C, Pascual I. (2003). Holographic characteristics of a 1 mm-thick photopolymer to be used in holographic memories. Appl Opt, 42(35), 7008-7012.
Reza A., Lanteigne R., Don D. J., Gregory A. (1991). Photopolymer hologram formation theory. Microwave and optical technology lett, 4(3), 106-109.
Smith, H. M. (1975) Principles of holography, 2 ed, New York, John Wiley & Sons.
www.norlandprod.com (consultado en noviembre de 2014)
